PMI FSM1002-C3-1R-0318 pmi滚珠丝杆的安装
扫码获取价格库存技术资料
- 品牌: pmi丝杆供应商
- 分类: FSMC系列
- 类型:
- pk码: 0001D3100000001GQ6NP
- 属性: PMI FSM1002-C3-1R-0318 pmi滚珠丝杆的安装，-PMI FSM1002-C3-1R-0318 pmi滚珠丝杆的安装-PMI FSM1002-C3-1R-0318 pmi丝杆规格 首先，务必断电并确保设备处于停止状态。然后，找到PMI滚珠丝杠的固定螺母和止动轴环，用扳手或扳手等工具将其螺松。拆下固定螺母后，可以使用锤子轻轻敲击滚珠丝杠的底部，帮助将其从安装座上取下。在拆解的过程中，应注意不要用力过大，以免损坏滚珠和螺纹杆。 PMI FSM1002-C3-1R-0318 pmi丝杠规格型号 在机械行业中，PMI丝杆-PMI FSM1002-C3-1R-0318 pmi滚珠丝杆的安装--PMI FSM1002-C3-1R-0318 pmi滚珠丝杆的安装-

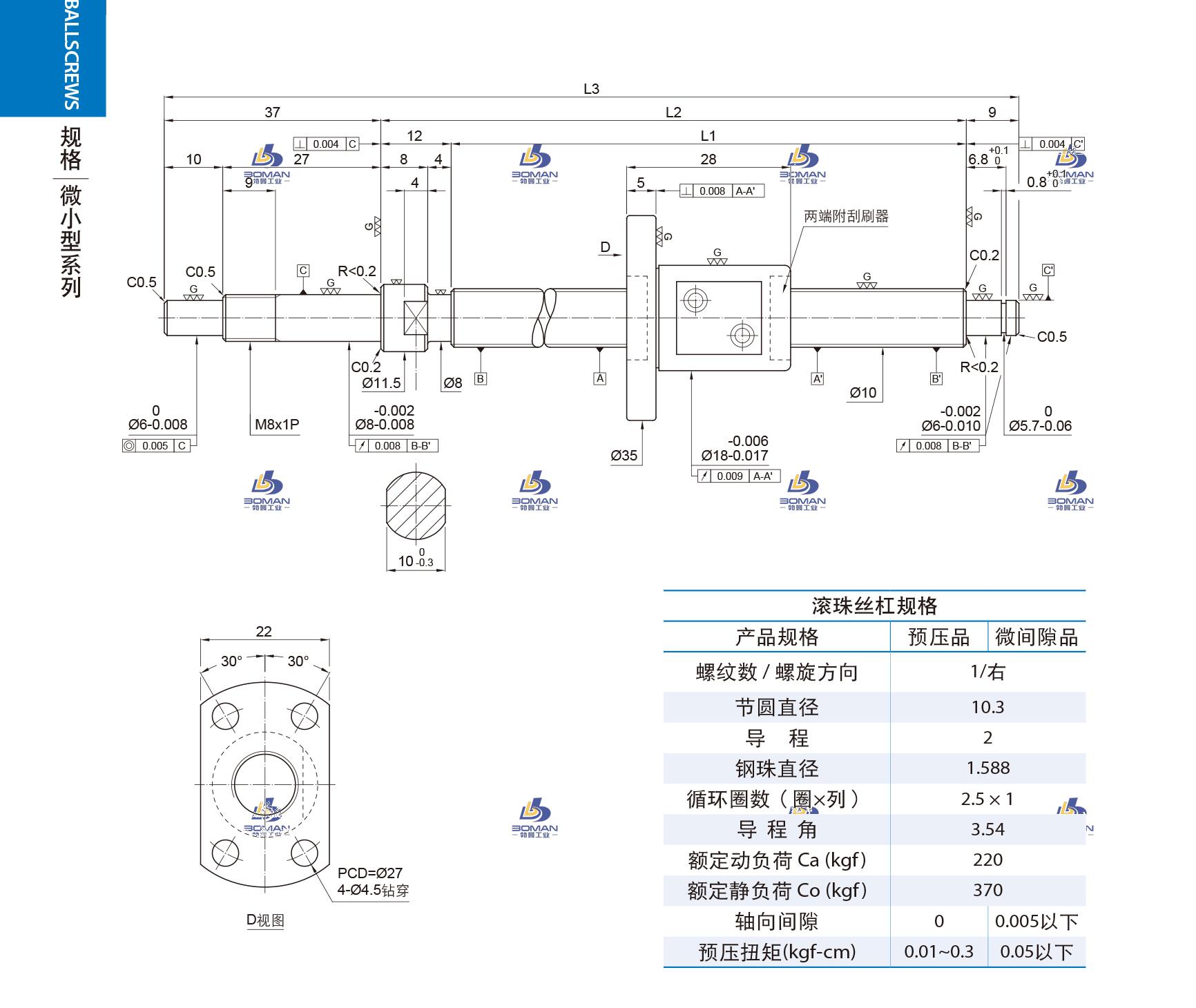

PMI FSM1002-C3-1R-0318 pmi滚珠丝杆的安装 产品参数
尺寸 单位：mm
| 丝杠轴外径 |
10
|
|
| 导程 |
2
|
|
| 丝杠轴底径 |
|
|
| 滚珠节圆直径 |
10.3
|
|
| 钢球直径 |
1.588
|
|
| 精度等级 |
3
|
|
| 螺母直径 |
18
|
|
| 法兰直径 |
35
|
|
| 螺母长度 |
28
|
|
| 螺母安装 | PCD |
27
|
| 额定动负载 | CaN |
220
|
| 额定静负载 | C0aN |
370
|
| 有效圈数 |
2.5x1
|
|
| 轴向间隙 |
0 -0.005以下
|
|
| 最大行程 |
260
|
|
| 丝杠全长 |
318
|
|
| 导程精度代表运行距离误差 | ep |
0.012
|
| 导程精度变动 | vu |
0.008
|
| 轴心跳动 |
|
|
| 单位重量 | kg |
|
PMI FSM1002-C3-1R-0318 pmi滚珠丝杆的安装此型号部分数据来源于TSK RBR2006 丝杠日本TSK
